Feuchtemessung am Gebäude – Verfahren verständlich erklärt
Eine Feuchtemessung soll klären, wo ein Bauteil auffällig ist, wie weit sich Feuchtigkeit ausgebreitet hat, ob tiefer liegende Schichten betroffen sind und wie sich Werte im Verlauf verändern. Dafür gibt es unterschiedliche Verfahren. Eine kapazitive Rastermessung beantwortet eine andere Frage als eine Bohrlochmessung in der Dämmschicht oder eine CM- beziehungsweise Darr-Messung an einer Materialprobe
Auf dieser Leistungsseite werden die wichtigsten Messverfahren verständlich erklärt. Zu jedem Verfahren erfahren Kunden, wofür es geeignet ist, welche Messgröße entsteht und wo seine fachlichen Grenzen liegen. Die Feuchtemessung bewertet Zustand und Ausbreitung; wenn die Ursache oder eine Leitung geprüft werden muss, schließt sich gegebenenfalls eine Leckageortung an.
Die Messungen werden durch personenzertifizierte Mitarbeiter innerhalb eines zertifizierten Betriebs durchgeführt. Bei komplexen Feuchte-, Baustoff- oder Hygienefragen kann die Bewertung zusätzlich durch einen personenzertifizierten Baubiologen erfolgen.
Welche Feuchtemessverfahren gibt es?
Die Auswahl richtet sich nach Messfrage, Baustoff, Messtiefe, Zugänglichkeit und gewünschter Aussage. Nicht jedes Verfahren wird bei jedem Auftrag eingesetzt. Entscheidend ist, dass Verfahren und Messziel zusammenpassen.
1. Raumklima und Oberflächentemperatur
Gemessen werden Raumtemperatur, relative Luftfeuchte und bei Bedarf die Oberflächentemperatur. Daraus lassen sich Taupunkt, Kondensationsbedingungen und die klimatische Umgebung einer Bauteilmessung beurteilen.
Geeignet für: Raumklima, Lüftungsfragen, Kondensationsrisiko und Trocknungsbedingungen.
Aussagegrenze: Raumluftwerte zeigen nicht direkt, wie feucht Wand, Estrich oder Dämmschicht sind.

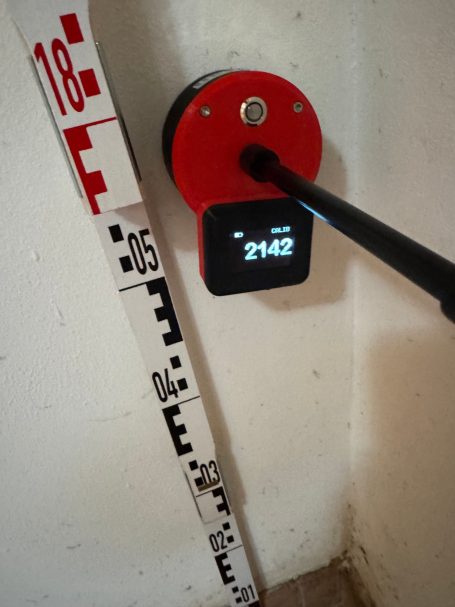

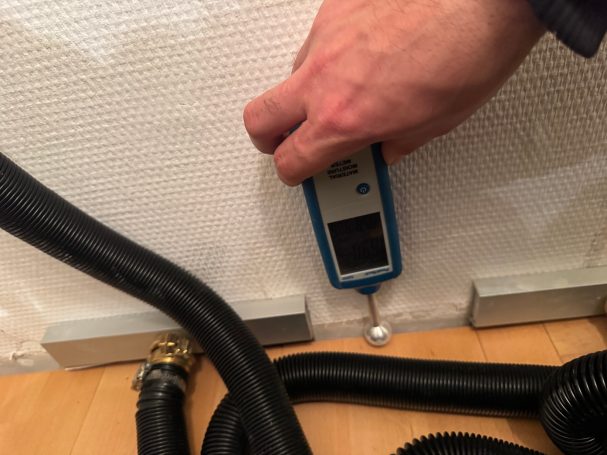

2. Kapazitive beziehungsweise dielektrische Flächenmessung
Das zerstörungsarme Verfahren wird im Raster über Wand, Boden oder Decke geführt. Es zeigt relative Unterschiede innerhalb vergleichbarer Bauteilbereiche und hilft, auffällige Zonen und Randbereiche abzugrenzen.
Geeignet für: schnelles Flächenscreening, Vergleichsmessungen und Auswahl weiterer Messpunkte.
Aussagegrenze: Digits sind geräteabhängige Vergleichswerte und keine allgemeinen Feuchteprozente. Metall, Leitungen, Salze, Rohdichte und Schichtwechsel können die Anzeige beeinflussen.

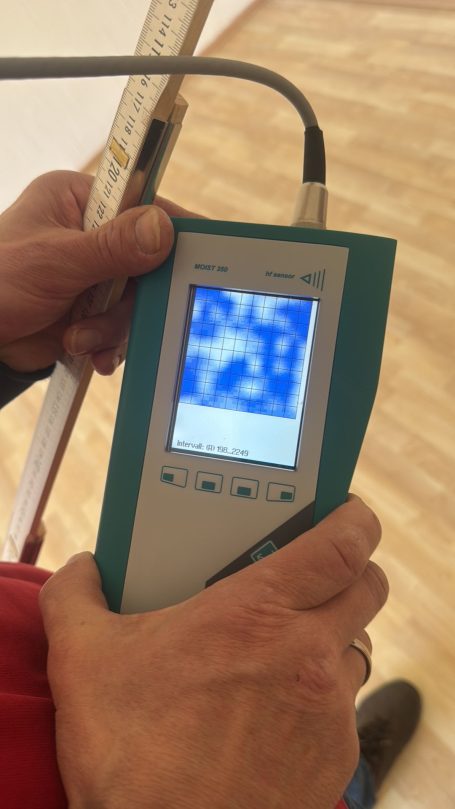

3. Mikrowellen-Feuchtemessung
Mikrowellenverfahren können je nach Gerät und Bauteil tiefer in massive Konstruktionen einwirken als eine rein oberflächennahe Messung. Mehrere Messpunkte ergeben ein orientierendes Tiefen- und Flächenprofil.
Geeignet für: massive Wände, Decken und Böden sowie den Vergleich oberflächen- und tiefennaher Bereiche.
Aussagegrenze: Auch dieses Verfahren ist indirekt. Bewehrung, Metall und wechselnde Schichten können die Anzeige verändern.
4. Widerstands- und Elektrodenmessung
Zwischen zwei Elektroden wird der elektrische Widerstand beziehungsweise die Leitfähigkeit erfasst. Einstech-, Einschlag- oder Tiefenelektroden ermöglichen definierte lokale Messpunkte und Messungen in bestimmten Schichten.
Geeignet für: Holz, geeignete Dämmstoffe, Randfugen, Tiefenprofile und feste Kontrollpunkte.
Aussagegrenze: Temperatur, Salze, Elektrodenkontakt und Materialart beeinflussen das Ergebnis. Bei Holz sind Holzart- und Temperaturkorrekturen erforderlich.
5. Hygrometrische Oberflächen-, Bohrloch- und Hohlraummessung
Ein Temperatur- und Feuchtefühler wird in einer abgedichteten Messkammer, einem Bohrloch oder einem Hohlraum eingesetzt. Nach ausreichender Angleichzeit wird die relative Feuchte der eingeschlossenen Luft gemessen.
Geeignet für: Dämmschichten, Hohlräume, Installationsschächte und mehrschichtige Konstruktionen.
Aussagegrenze: Offene, undichte oder frisch gebohrte Messstellen können durch Raumluft, Bohrwärme und fehlende Angleichzeit verfälscht werden.
6. aw-Wert und KRL-Messung
Der aw-Wert beschreibt die Wasseraktivität an einer Materialgrenzfläche. Die KRL-Messung bestimmt die korrespondierende relative Luftfeuchte eines mineralischen Untergrunds unter festgelegten Bedingungen.
Geeignet für: definierte Gleichgewichtsbetrachtungen, mikrobiologische Feuchtebewertung sowie Boden- und Belagsfragen.
Aussagegrenze: aw ist kein Wasseranteil in Prozent. Raumluft-rF, aw und KRL dürfen nur bei passendem Messaufbau miteinander verglichen werden.
Fachliche Vertiefung: Fachbeitrag aw- und rF-Wert
7. Darr-Methode
Eine entnommene Materialprobe wird vor und nach kontrollierter Trocknung gewogen. Aus der Massedifferenz wird der materialbezogene Wassergehalt berechnet.
Geeignet für: quantitative Materialfeuchte, Referenzuntersuchungen und Feuchteprofile aus Proben.
Aussagegrenze: Die Probe muss repräsentativ entnommen und mit einer zum Material passenden Temperatur getrocknet werden.
8. CM-Messung
Eine zerkleinerte Probe reagiert in einer Druckflasche mit Calciumcarbid. Der entstehende Druck wird in einen CM-Wert umgerechnet. Das Verfahren wird besonders bei Estrichen und Belegreifefragen eingesetzt.
Geeignet für: definierte Estrich- und Bodenfragen mit fachgerechter Probenentnahme.
Aussagegrenze: CM-Prozent sind nicht ohne Weiteres mit Darr-Masseprozent oder elektronischen Digit-Werten vergleichbar.
9. Prozessluftmessung mit g/R und g/AB
Bei einer Dämmschichttrocknung kann g/R den absoluten Feuchtegehalt der Raum- beziehungsweise Zuluft und g/AB den der abgesaugten Abluft bezeichnen. Die Differenz zeigt, ob die Prozessluft beim Durchströmen der Konstruktion Feuchtigkeit aufnimmt.
Geeignet für: Verlaufskontrolle einer Saug- oder Unterdrucktrocknung.
Aussagegrenze: Die Kürzel sind nicht herstellerübergreifend genormt. Eine kleine Differenz beweist allein weder gleichmäßige Durchströmung noch das Ende der Trocknung.
Weiterführende Leistung: Technische Trocknung
Welches Verfahren passt zu welcher Messaufgabe?
Die sichtbare Auffälligkeit bestimmt nicht automatisch das Messverfahren. Entscheidend sind der vermutete Feuchteweg, der Bauteilaufbau und die Frage, die beantwortet werden soll.
Feuchte Wand, Decke oder Bodenfläche
Kapazitive beziehungsweise dielektrische Rastermessung, Mikrowelle und Oberflächentemperatur helfen, auffällige Bereiche und Randzonen zu vergleichen. Ein hoher Wert beweist jedoch nicht die Ursache.
Verdacht auf Feuchtigkeit unter Estrich oder in einer Dämmschicht
Zunächst wird die Oberfläche orientierend untersucht. Für die verdeckte Schicht sind anschließend abgedichtete Bohrloch- oder Hohlraummessungen und gegebenenfalls feste Kontrollpunkte erforderlich.
Holz oder geeigneter Dämmstoff
Widerstands- und Elektrodenmessungen können lokale Materialwerte oder Vergleichswerte liefern. Materialart, Temperatur und Einstechtiefe müssen dokumentiert werden.
Kondensations- oder Raumklimafrage
Raumtemperatur, relative Luftfeuchte, Oberflächentemperatur und Taupunkt werden gemeinsam betrachtet. Die Messung dient der Bewertung klimatischer Bedingungen, nicht dem direkten Nachweis eines Leitungslecks.
Verlauf einer technischen Trocknung
Feste Messpunkte, wiederholte Bauteilmessungen, Raumklima und gegebenenfalls Prozessluftwerte werden miteinander verglichen. Die technische Abschlussbewertung erfolgt nicht anhand eines einzelnen Wertes.
Quantitative Material- oder Belegreifefrage
Je nach Baustoff und Ziel können Darr-, CM- oder KRL-Verfahren erforderlich sein. Diese Methoden benötigen definierte Proben- oder Gleichgewichtsbedingungen.
Wenn Messwerte auf eine aktive Wasserzufuhr oder eine Leitung als mögliche Ursache hindeuten, wird die Feuchtemessung durch eine Leckageortung ergänzt
Was bedeuten die Messwerte und Einheiten?
Ein Messwert ist erst verständlich, wenn Messverfahren, Einheit, Temperatur, Messort und Material bekannt sind. Digits, Prozent relative Feuchte, aw-Wert, g/kg, g/m³, CM-Prozent und Masseprozent beschreiben unterschiedliche Größen.
Digits und Indikationswerte
Digits sind geräteabhängige Vergleichswerte. Sie eignen sich für Raster, Verlauf und Referenzvergleich, dürfen aber nicht als allgemeiner Feuchteanteil in Prozent dargestellt werden.
Relative Feuchte in Prozent
Die relative Feuchte beschreibt den temperaturabhängigen Sättigungsgrad der Luft. Derselbe Prozentwert besitzt in der Raumluft eine andere Aussage als in einer abgedichteten Messkammer oder Dämmschicht.
aw-Wert
Der aw-Wert liegt zwischen 0 und 1 und beschreibt die verfügbare Feuchtigkeit an einer Materialgrenzfläche. Unter geeigneten Gleichgewichtsbedingungen entspricht aw 0,80 ungefähr 80 Prozent relativer Gleichgewichtsfeuchte.
Ausführliche Erklärung: Fachbeitrag aw- und rF-Wert
Absolute Feuchte in g/kg oder g/m³
g/kg beschreibt die Wasserdampfmasse bezogen auf trockene Luft. g/m³ beschreibt die Wasserdampfmasse in einem Luftvolumen und ist stärker von Temperatur und Volumen abhängig. Die Einheit muss immer dokumentiert werden.
g/R, g/AB und Δg
Bei Trocknungsprotokollen kann Δg als g/AB minus g/R dargestellt werden. Eine positive Differenz zeigt, dass die Prozessluft Feuchtigkeit aufgenommen hat. Ein kleiner Wert ist jedoch kein alleiniger Nachweis für eine trockene Dämmschicht.
CM-Prozent und Masseprozent
CM-Prozent und gravimetrische Masse- beziehungsweise Gewichtsprozent beruhen auf unterschiedlichen Prüfverfahren. Sie müssen material- und verfahrensbezogen bewertet werden.
So wird eine Feuchtemessung durchgeführt
Eine fachliche Feuchtemessung beginnt nicht mit dem Auflegen eines beliebigen Gerätes. Zuerst werden Schadenbild, Bauteil und Messfrage geklärt. Danach folgen Referenzbereiche, geeignete Verfahren und eine nachvollziehbare Dokumentation.
1. Schadenbild und Messfrage aufnehmen
Sichtbare Veränderungen, Schadenverlauf, bereits bekannte Ursachen und die gewünschte Entscheidung werden festgehalten.
2. Bauteil und mögliche Störgrößen prüfen
Material, Schichtenaufbau, Metall, Leitungen, Salze, Temperatur und Zugänglichkeit beeinflussen die Auswahl und Bewertung.
3. Referenz- und Messbereiche festlegen
Auffällige Bereiche werden mit geeigneten, möglichst vergleichbaren unauffälligen Flächen oder festen Messpunkten abgeglichen.
4. Passende Verfahren kombinieren
Orientierende Flächenmessungen werden bei Bedarf durch Tiefen-, Hohlraum-, Elektroden-, Gleichgewichts- oder Probenverfahren ergänzt.
5. Ergebnisse dokumentieren und einordnen
Messort, Verfahren, Einheit, Temperatur, Vergleichswerte, Aussagegrenzen und empfohlene nächste Schritte werden nachvollziehbar festgehalten.
Welches Ergebnis erhalten Kunden?
Die Leistung endet nicht mit einer Geräteanzeige. Der Auftraggeber erhält eine fachliche Einordnung der gemessenen Bereiche und – abhängig vom Auftrag – eine Empfehlung für die weitere Schadenbearbeitung.
Bestandteil der Dokumentation
- betroffene Räume und Bauteile
- eingesetzte Messverfahren und Einheiten
- Messpunkte und Referenzbereiche
- Raum- und gegebenenfalls Oberflächentemperaturen
- Messwerte, Verteilung und Verlauf
- Fotos oder Messskizzen
- fachliche Aussage und erkennbare Grenzen
- Empfehlung zu weiterer Messung, Leckageortung, Trocknung oder Materialprüfung
Ergebnis 1 – keine erhöhte Abweichung nachweisbar
Die untersuchten Bereiche liegen im Rahmen der gewählten Referenz. Bleiben Schadenhinweise bestehen, können Beobachtung oder weitere Prüfungen trotzdem erforderlich sein.
Ergebnis 2 – auffälliger Bereich festgestellt
Die Messung zeigt eine Abweichung oder Feuchteverteilung, erklärt aber noch nicht automatisch die Ursache. Dann können Tiefenmessung, Leckageortung oder eine gezielte Bauteilprüfung folgen.
Ergebnis 3 – Verlauf oder Maßnahme bewerten
Bei technischer Trocknung oder vor Wiederherstellung werden definierte Messpunkte über die Zeit verglichen. Die Freigabe erfolgt im Zusammenhang mit Bauteilaufbau, Referenzwerten und der konkreten Maßnahme.
Was die Feuchtemessung nicht automatisch beweist
Ein erhöhter Messwert beweist nicht allein eine aktive Leckage, die Wasserart, den Schadenbeginn oder eine mikrobielle Belastung. Dafür können weitere Untersuchungen erforderlich sein.
Passende Folgeleistungen: Leckageortung · Technische Trocknung · Schadstoffprüfung · Schimmelbeseitigung · Wiederherstellung
Feuchtemessung in echten Schadensfällen
Die folgenden dokumentierten Fälle zeigen drei unterschiedliche Messaufgaben. Die Ortsangaben bleiben unverändert, weil es sich um tatsächliche beziehungsweise anonymisiert veröffentlichte Einsatzorte handelt.
Ortenberg – Feuchtigkeit im Keller
Auffällige Wand- und Bodenbereiche wurden systematisch mit Vergleichsflächen und möglichen Feuchtewegen abgeglichen. Der Fall zeigt, warum eine flächige Auffälligkeit nicht anhand eines einzelnen Messpunktes bewertet werden darf.
Dokumentierten Schadensfall Ortenberg ansehen
Friedberg – feuchte Badezimmerwand
Verfärbungen, Feuchte und Geruch führten zur Untersuchung einer verdeckten Trinkwasserleitung. Der Fall zeigt die Schnittstelle zwischen Feuchtemessung und Leckageortung.
Dokumentierten Schadensfall Friedberg ansehen
Glauburg – Wasser im Bodenaufbau nach Waschmaschinenschaden
Nach längerem Wasseraustritt mussten Bodenaufbau und angrenzende Bereiche auf Feuchteausbreitung und notwendige Folgemaßnahmen geprüft werden.
Dokumentierten Schadensfall Glauburg ansehen
Weitere echte Schadensfälle ansehen
Häufige Fragen zu Feuchtemessverfahren
Welches Feuchtemessverfahren ist am genauesten?
Das hängt von der Fragestellung ab. Ein quantitatives Probenverfahren kann einen Materialwert liefern, eignet sich aber nicht für ein schnelles Flächenraster. Ein indirektes Verfahren zeigt eine Verteilung, liefert jedoch nicht automatisch einen absoluten Wassergehalt.
Was bedeuten Digits am Messgerät?
Digits sind gerätespezifische Vergleichswerte. Sie helfen, auffällige und unauffällige Bereiche zu vergleichen, sind aber keine allgemeingültigen Feuchteprozente.
Kann eine kapazitive Messung eine Leckstelle finden?
Sie kann die Feuchteverteilung eingrenzen. Die eigentliche Leckstelle muss bei Bedarf mit geeigneten Ortungsverfahren bestätigt werden.
Wann wird in eine Dämmschicht gebohrt?
Wenn die Feuchte innerhalb des Bodenaufbaus beurteilt werden muss und eine oberflächliche Messung dafür nicht ausreicht. Messöffnung, Abdichtung und Angleichzeit sind entscheidend.
Was ist der Unterschied zwischen rF und aw-Wert?
rF wird in Prozent angegeben, aw als Zahl zwischen 0 und 1. Unter Gleichgewichtsbedingungen entspricht beispielsweise aw 0,80 ungefähr 80 Prozent relativer Gleichgewichtsfeuchte.
Was bedeuten g/R und g/AB?
Die Kürzel können in Trocknungsprotokollen Raum- beziehungsweise Zuluft und Abluft bezeichnen. Entscheidend sind Gerätelegende, Einheit, Temperatur und Messbedingungen.
Ist Thermografie eine Feuchtemessung?
Nein. Eine Wärmebildkamera zeigt Temperaturmuster. Auffällige Bereiche müssen mit einem geeigneten Feuchteverfahren überprüft werden.
Wann werden CM- oder Darr-Messungen eingesetzt?
Wenn eine quantitative Material- oder Estrichaussage erforderlich ist. Die Verfahren benötigen eine Probe und liefern unterschiedliche, nicht frei austauschbare Ergebnisgrößen.
Was ist eine KRL-Messung?
Sie bestimmt die korrespondierende relative Luftfeuchte eines mineralischen Untergrunds unter definierten Bedingungen. Sie wird insbesondere bei Boden- und Belagsfragen eingesetzt.
Warum sind Vergleichsmessungen wichtig?
Baustoffe, Schichten und Geräte besitzen unterschiedliche Grundwerte. Ein geeigneter Referenzbereich hilft, materialbedingte Anzeigen von schadenbedingten Auffälligkeiten zu unterscheiden.
Warum die fachliche Einordnung entscheidend ist
Messgeräte liefern Anzeigen. Eine belastbare Feuchtebewertung entsteht erst durch die Verbindung von Messfrage, Baustoff, Messtiefe, Temperatur, Referenzbereichen, Bauteilaufbau und Schadenverlauf.
Personenzertifizierte Mitarbeiter
Die Feuchtemessungen werden durch personenzertifizierte Mitarbeiter durchgeführt. Die Qualifikation liegt damit bei den Personen, die Messstellen auswählen, Geräte einsetzen und Ergebnisse dokumentieren.
Zertifizierter Betrieb
RohrbruchExpress arbeitet als zertifizierter Betrieb mit geregelten Abläufen und nachvollziehbarer Dokumentation.
Personenzertifizierter Baubiologe
Komplexe Feuchte-, Baustoff-, Hygiene- und Schimmelfragen können zusätzlich durch Manfred Pattberg als personenzertifizierten Baubiologen bewertet werden. Die baubiologische Einordnung ergänzt die technische Messung, ohne die Leistungserklärung zu überlagern.
