Leckageortung bei Wasserschäden – Verfahren verständlich erklärt
Ein sichtbarer Wasserfleck zeigt, wo Feuchtigkeit erscheint. Er zeigt jedoch nicht automatisch, wo das Wasser in die Konstruktion eintritt. Leitungen, Estrich, Dämmstoffe, Schächte und Hohlräume können den Wasserweg verändern.
Leckageortung ist deshalb keine einzelne Gerätemessung, sondern eine technische Untersuchungskette. Zunächst wird geklärt, welches Leitungssystem betroffen sein könnte und ob ein aktiver Wasserverlust vorliegt. Anschließend werden die Verfahren ausgewählt, die zur Leitung, zum Bauteilaufbau und zur konkreten Fragestellung passen.
Das Ziel ist entweder der direkte Nachweis einer Leckstelle oder eine so enge technische Eingrenzung, dass gezielt geöffnet und repariert werden kann. Die Feuchtemessung ergänzt die Ortung, indem sie zeigt, welche Bauteilbereiche bereits betroffen sind.
Die Verfahren der Leckageortung im Detail
1. Feuchtemapping und Schadenabgrenzung
Kapazitive, widerstandsbasierte, mikrowellenbasierte oder hygrometrische Messungen zeigen, in welchen Bereichen von Wand, Boden, Decke oder Hohlraum erhöhte Feuchte beziehungsweise auffällige Vergleichswerte vorliegen. Mehrere Messpunkte ergeben ein räumliches Bild der Feuchteausbreitung.
Geeignet für: erste Schadenaufnahme, Festlegung von Rand- und Referenzbereichen sowie Auswahl weiterer Prüfstellen.
Aussagegrenze: Feuchtigkeit kann innerhalb einer Konstruktion wandern. Ein hoher Messwert zeigt daher einen betroffenen Bereich, aber nicht automatisch die Eintrittsstelle.
2. Druck- und Funktionsprüfung
Bei geeigneten und abgrenzbaren Trinkwasser-, Heizungs- oder sonstigen geschlossenen Systemen wird geprüft, ob sich unter definierten Bedingungen ein Druckverlust oder eine Funktionsabweichung zeigt. Armaturen, Absperrungen, Verbraucher und Temperaturveränderungen müssen dabei berücksichtigt werden.
Geeignet für: wiederkehrenden Heizungsdruckverlust, Verdacht auf eine druckführende Leitung und Prüfung einzelner Leitungsabschnitte.
Aussagegrenze: Ein Druckverlust kann einen aktiven Systemverlust bestätigen, lokalisiert dessen Position aber noch nicht.

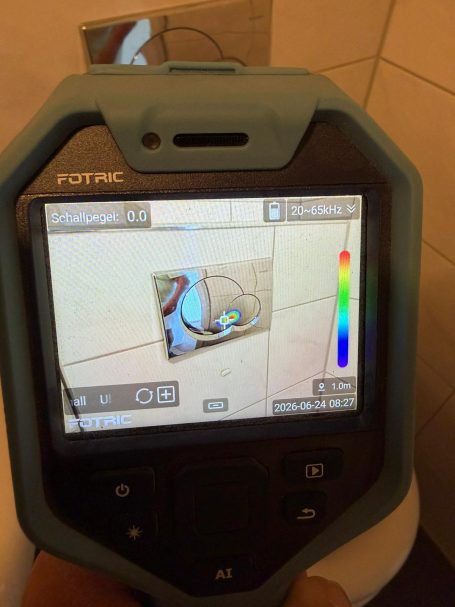

3. Akustische Ortung und Korrelation
Unter Druck austretendes Wasser kann Geräusche und Schwingungen erzeugen. Kontaktmikrofone, Bodenmikrofone oder elektronische Verstärkung machen diese Signale an mehreren Punkten vergleichbar. Bei geeigneten Leitungen kann eine Korrelation die Laufzeitunterschiede zwischen zwei Messpunkten auswerten.
Geeignet für: druckführende Leitungen mit ausreichend übertragbarem Austrittsgeräusch.
Aussagegrenze: Kunststoffleitungen, geringe Drücke, starke Dämmung, massive Bauteile und Umgebungsgeräusche können die Ortung deutlich erschweren.
4. Thermografie
Eine Wärmebildkamera stellt Temperaturunterschiede an Oberflächen dar. Dadurch können der Verlauf warmer Leitungen, thermische Auffälligkeiten einer Fußbodenheizung oder feuchtebedingte Verdunstungseffekte sichtbar werden. Das Wärmebild wird mit Leitungsverlauf und weiteren Messungen verglichen.
Geeignet für: Heizungs- und Warmwasserleitungen, Fußbodenheizungen sowie flächige Voruntersuchungen.
Aussagegrenze: Thermografie sieht weder Wasser noch ein Leck direkt. Ein Temperaturmuster ist ein Hinweis und muss fachlich bestätigt werden.
5. Tracergasverfahren
Ein geeigneter Leitungsabschnitt wird vorbereitet und mit einem Prüfgas beaufschlagt. Ein empfindlicher Sensor sucht anschließend an Oberflächen, Fugen und möglichen Austrittswegen nach dem Gas. Das Verfahren kann Leckagen erfassen, die akustisch kaum wahrnehmbar sind.
Geeignet für: kleine Undichtigkeiten, Kunststoffleitungen und vorbereitbare Systeme ohne deutliches Austrittsgeräusch.
Aussagegrenze: Prüfgas kann sich in Hohlräumen, Dämmschichten und mehrschichtigen Bauteilen verlagern. Der höchste Messwert liegt nicht zwingend exakt über dem Defekt.
6. Endoskopie
Eine flexible Kamera wird über eine vorhandene oder gezielt hergestellte kleine Öffnung in einen Hohlraum eingeführt. So lassen sich Leitungen, Tropfspuren, Korrosion, feuchte Dämmstoffe und verdeckte Anschlussbereiche unmittelbar betrachten.
Geeignet für: Vorwände, Schächte, abgehängte Decken, Installationshohlräume und schwer zugängliche Anschlüsse.
Aussagegrenze: Beurteilt werden kann nur der tatsächlich erreichbare Sichtbereich. Dämmstoffe und enge Konstruktionen können den Blick versperren.

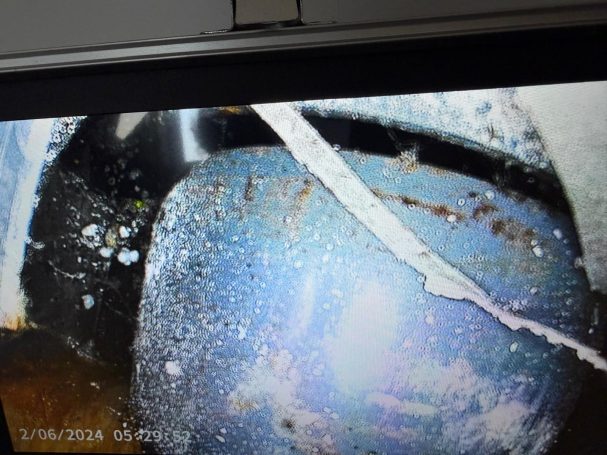

7. Rohrkamera
Mit einer Rohrkamera wird die Innenseite geeigneter Ablauf-, Fall-, Abwasser- oder Grundleitungen untersucht. Dokumentiert werden können Rohrverlauf, Muffen, Risse, Ablagerungen, Verformungen und Anschlussbereiche.
Geeignet für: nutzungsabhängige Feuchtigkeit, Verdacht auf eine beschädigte Abwasserleitung und zugängliche Entwässerungssysteme.
Aussagegrenze: Die Kamera zeigt nur die Rohrinnenseite. Verschmutzung, Wasserstand, fehlende Revisionsmöglichkeiten oder eine ungünstige Perspektive können die Bewertung begrenzen.
8. Farbstoff- und UV-Prüfung
Ein geeigneter Prüf- oder Fluoreszenzfarbstoff wird kontrolliert in einen festgelegten Bereich eingebracht. Anschließend wird geprüft, ob und wo der markierte Wasserweg sichtbar wird. Mehrere Bauteile oder Anschlüsse können getrennt voneinander untersucht werden.
Geeignet für: Duschen, Badewannen, Abläufe, Fugen, Balkone, Terrassen und andere nur bei Nutzung auftretende Schäden.
Aussagegrenze: Der Farbstoff kann innerhalb der Konstruktion wandern. Sein Austritt belegt einen Zusammenhang, aber nicht immer unmittelbar den exakten Materialdefekt.
9. Gezielte Kontrollöffnung
Wenn zerstörungsarme Verfahren einen Verdachtsbereich ausreichend eingegrenzt haben, kann eine kleine, technisch geplante Öffnung erforderlich sein. Sie dient der Befundbestätigung, der direkten Sichtprüfung und der Vorbereitung der Reparatur.
Geeignet für: eindeutige Befundbestätigung, Reparaturzugang und Kontrolle verdeckter Feuchtefolgen.
Aussagegrenze: Eine Öffnung ist ein Eingriff in die Bausubstanz. Vor Bohr-, Fräs- oder Rückbauarbeiten müssen Leitungsführung, Bauteilaufbau und ein möglicher Schadstoffverdacht berücksichtigt werden.
Welches Ortungsverfahren passt zu welcher Fragestellung?
Bei einer druckführenden Trinkwasser- oder Heizungsleitung stehen zunächst Systemprüfung, Druckverhalten und mögliche Austrittsgeräusche im Vordergrund. Akustik, Thermografie oder Tracergas können den Verlust anschließend räumlich eingrenzen.
Bei Ablauf- und Abwasserleitungen ist häufig entscheidend, ob Feuchtigkeit nur während der Nutzung auftritt. Dann werden Funktion, Rohrinneres, Anschlussbereiche und markierte Wasserwege mit Rohrkamera, Endoskopie oder Farbstoff geprüft.
Bei Feuchtigkeit unter Estrich oder in Hohlräumen müssen die Verteilung im Bauteil und der wahrscheinliche Leitungsverlauf getrennt betrachtet werden. Feuchtemapping zeigt den betroffenen Bereich; Akustik, Tracergas oder eine gezielte Öffnung dienen der Ursachenbestätigung.
Wenn eine frühere Ortung kein eindeutiges Ergebnis erbracht hat, ist nicht automatisch mehr Technik erforderlich. Zuerst müssen Schadenverlauf, Messbedingungen, Leitungssystem und bisherige Annahmen neu bewertet werden.
Was umfasst unsere Leckageortung?
Zum möglichen Leistungsumfang gehören:
- Aufnahme des Schadenverlaufs und der sichtbaren Auffälligkeiten
- Zuordnung möglicher Leitungs- und Entwässerungssysteme
- Feuchtemessung zur Abgrenzung betroffener Bauteilbereiche
- Auswahl und Kombination geeigneter Ortungsverfahren
- technische Eingrenzung des Schaden- oder Verdachtsbereichs
- Kennzeichnung und fotografische Dokumentation
- Bewertung von Übereinstimmungen, Widersprüchen und Prüfgrenzen
- Empfehlung zur Kontrollöffnung, Reparatur oder weiteren Untersuchung
Nicht automatisch Bestandteil der Leckageortung sind:
- Reparatur des bestätigten Leitungsdefekts
- umfangreiche Bauteilöffnung oder Rückbauarbeiten
- technische Trocknung
- Laboranalyse verdächtiger Baustoffe
- Schimmel- oder Schadstoffsanierung
- Wiederherstellung geöffneter Wand-, Boden- oder Deckenflächen
Diese Folgemaßnahmen werden erst nach dem Ortungsergebnis technisch eingeordnet und gesondert abgestimmt.
So wird eine Leckageortung durchgeführt
1. Schadenverlauf und Ausgangslage aufnehmen
Sichtbare Feuchtigkeit, Druckverlust, Nutzungsabhängigkeit, betroffene Räume und bereits durchgeführte Maßnahmen werden erfasst.
2. Leitungssystem und Bauteilaufbau einordnen
Bekannte und vermutete Leitungswege, Absperrungen, Anschlüsse, Schächte, Hohlräume und vorhandene Pläne werden berücksichtigt.
3. Schadenbereich und Referenzen prüfen
Feuchte und weitere Auffälligkeiten werden an mehreren Punkten aufgenommen. Vergleichsbereiche helfen, die Ausbreitung und mögliche Wasserwege einzuordnen.
4. Ortungsverfahren gezielt kombinieren
Die Verfahren werden passend zur technischen Fragestellung eingesetzt. Einzelbefunde werden nicht isoliert, sondern miteinander verglichen.
5. Ergebnis und nächsten Schritt festlegen
Der Bericht benennt, was nachgewiesen wurde, welcher Bereich nur eingegrenzt ist, welche Grenzen bestehen und ob Öffnung, Reparatur oder weitere Prüfung erforderlich sind.
Welches Ergebnis kann eine Leckageortung liefern?
Leckage direkt nachgewiesen
Der Defekt, Wasseraustritt oder beschädigte Anschluss ist sichtbar oder durch mehrere übereinstimmende Befunde eindeutig bestätigt. Die Reparatur kann gezielt vorbereitet werden.
Verdachtsbereich technisch eingegrenzt
Mehrere Ergebnisse sprechen für einen klar begrenzten Bereich. Eine gezielte Kontrollöffnung ist erforderlich, um Leckstelle und Reparaturumfang abschließend zu bestätigen.
Kein Leitungsleck nachweisbar
Unter den geprüften Bedingungen zeigt sich kein eindeutiger Leitungsverlust. Dann werden alternative Ursachen, veränderte Prüfbedingungen oder weitere Untersuchungen benannt.
Was gehört in die Dokumentation?
Je nach Auftrag können festgehalten werden:
- gemeldeter Schadenverlauf
- untersuchte Räume, Bauteile und Leitungssysteme
- eingesetzte Verfahren und relevante Prüfbedingungen
- Messwerte, Vergleichswerte, Bilder und sichtbare Befunde
- eingegrenzter Schaden- oder Verdachtsbereich
- Sicherheitsgrad und Grenzen der Aussage
- Empfehlung zu Öffnung, Reparatur, Feuchtemessung oder Trocknung
Eine fachlich seriöse Dokumentation unterscheidet klar zwischen einem direkten Nachweis, einer technischen Eingrenzung und noch offenem Prüfbedarf.
Warum Qualifikation bei der Leckageortung entscheidend ist
Ortungsgeräte liefern einzelne Signale. Erst die fachliche Bewertung entscheidet, ob ein Geräusch, ein Temperaturmuster, ein Druckverlust oder ein Feuchtewert tatsächlich zur vermuteten Ursache passt.
Die Leckageortung bei RohrbruchExpress wird durch personenzertifizierte Mitarbeiter durchgeführt. Der Betrieb ist zertifiziert, sodass Zuständigkeiten, Arbeitsabläufe und Dokumentation innerhalb einer festgelegten Qualitätsstruktur bearbeitet werden. Komplexe Feuchte-, Baustoff-, Hygiene- und Schadstofffragen können zusätzlich durch einen personenzertifizierten Baubiologen bewertet werden.
Warum die Leckstelle nicht der gesamte Schaden ist
Mit dem Auffinden einer undichten Leitung ist die Ursache möglicherweise geklärt. Bereits ausgetretenes Wasser kann jedoch in Estrich, Dämmschicht, Wand, Decke oder Hohlräume gelangt sein. Deshalb muss nach der Ortung getrennt beurteilt werden, welche Bauteile betroffen sind, ob eine technische Trocknung sinnvoll ist und ob vor weiteren Eingriffen Schadstoffe oder hygienische Risiken berücksichtigt werden müssen.
Praxisbeispiel: verdeckte Leckage an einer Heizungsleitung
In einem Wohnhaus waren feuchte Stellen im Bodenbereich sichtbar. Gleichzeitig fiel der Druck der Heizungsanlage wiederholt ab. Die genaue Austrittsstelle war von außen nicht erkennbar.
Zunächst wurde die Feuchteverteilung in Boden, Estrich und angrenzenden Wandbereichen geprüft. Thermografie zeigte auffällige Temperaturmuster im Bereich des Heizungsleitungsverlaufs. Ergänzend wurde das Druckverhalten der Anlage bewertet.
Die Kombination der Befunde grenzte den Schadenbereich so weit ein, dass nur der erforderliche Bereich geöffnet werden musste. Danach konnten die Leitungsreparatur vorbereitet und die Feuchtefolgen im Bodenaufbau gesondert beurteilt werden.
Der Fall zeigt, warum nicht ein einzelnes Gerät, sondern die Übereinstimmung von Feuchtemessung, Thermografie, Druckprüfung und Sichtbefund zu einem belastbaren Ergebnis führt.
Häufige Fragen zu Leckageortung und Ortungsverfahren
Ist eine Leckageortung immer zerstörungsfrei?
Sie beginnt möglichst zerstörungsarm. Für Befundbestätigung und Reparatur kann eine gezielte Bauteilöffnung erforderlich sein.
Kann Thermografie allein eine Leckstelle finden?
Thermografie zeigt Temperaturmuster. Diese müssen mit Feuchte-, Druck-, Funktions- oder Sichtbefunden bestätigt werden.
Wann wird Tracergas eingesetzt?
Bei kleinen oder schwer hörbaren Leckagen und geeigneten, vorbereitbaren Leitungsabschnitten, wenn andere Verfahren keine ausreichende Eingrenzung liefern.
Was ist der Unterschied zwischen Endoskop und Rohrkamera?
Das Endoskop blickt in Hohlräume oder Bauteile. Eine Rohrkamera untersucht die Innenseite geeigneter Rohrleitungen.
Wie lange dauert eine Leckageortung?
Das hängt von Leitungssystem, Zugänglichkeit, Schadenbild und erforderlichen Prüfverfahren ab. Eine feste Dauer ist fachlich nicht seriös.
Kann ein hoher Feuchtewert die Leckstelle beweisen?
Nein. Wasser kann innerhalb einer Konstruktion wandern. Der Feuchtewert zeigt einen betroffenen Bereich, nicht zwingend den Ursprung.
Wird die Reparatur direkt mitgemacht?
Wenn Schadenstelle, Material und Zuständigkeit dies ermöglichen, kann eine Reparatur anschließen. Andernfalls wird ein geeignetes Fachgewerk eingebunden.
Was passiert, wenn kein Leitungsleck gefunden wird?
Dann werden geprüfte Systeme, offene Fragen und alternative Ursachen wie Abdichtung, Rückstau, Kondensation oder äußere Feuchte dokumentiert.
Warum kann eine zweite Messmethode notwendig sein?
Einzelverfahren können durch Material, Druck, Geräusch oder Zugänglichkeit begrenzt sein. Übereinstimmende Befunde erhöhen die Aussagekraft.
Muss vor einer Kontrollöffnung auf Schadstoffe geprüft werden?
Bei verdächtigen oder älteren Materialien muss vor staubenden Eingriffen geklärt werden, ob eine Materialprüfung und besondere Schutzmaßnahmen erforderlich sind.
